导入DXF结构
PADS layout中导入结构图步骤如下：
样条曲线不能导入
在上面的步骤中也可以把结构图导到其他的图层中，只要稍微一改就行了，这里如果DXF中有样条曲线，则PADS中很有可能看不到这些样条曲线，这时候先要把样条曲线转换成多线段，再次导入进来的时候就没有问题了，在CAD中把样条曲线转换成多线段的方法见本人博客：http://blog.csdn.net/chengdong1314/article/details/55211696
下面左图是存在样条曲线的情况，右图是把样条曲线转换成多线段后的情况：
多线段和并
这时候虽然能够在PADS中看到了结构，但是依旧存在一个问题：在PADS中如果想一次选在这个结构的外框的话就会变得十分的麻烦，下面是选择了几个线段的情况：
所以这里必须要在CAD中进行合并操作：
最后我发现在CAD里合并之后，却在AD软件里没有合并效果，哎！
导出DXF（堆叠）文件
这里首先导出顶层堆叠，操作步骤如下：
这时候输出的结果如下：
下来是底层堆叠，和顶层唯一的不同就是设置输出的不同，设置如下：
这时候的输出如下：
pads 不能将此dxf文件添加到原点
在使用绘图工具栏的导入FXF文件的时候遇到了如下错误：
这是DXF文件原点不在0,0引起的，参考：https://zhidao.baidu.com/question/2269601978391687388.html
最简单的办法就是不适用绘图工具栏中的导入DXF的功能，而使用文件下面的导入功能：

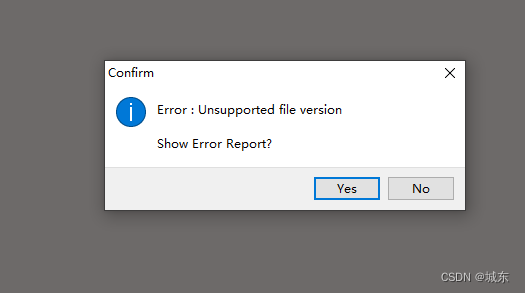

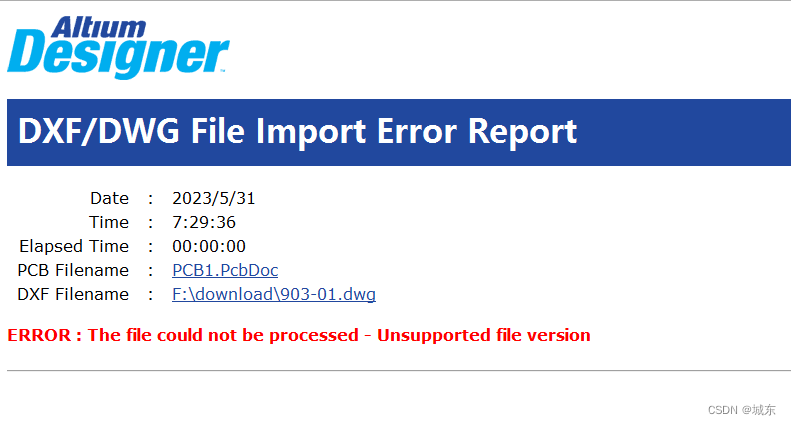

很多时候结构给的dxf或者dwg文件AD不能够直接打开,这个是因为格式的原因,AD不支持一些高级版本的格式,这里就要做格式转换:

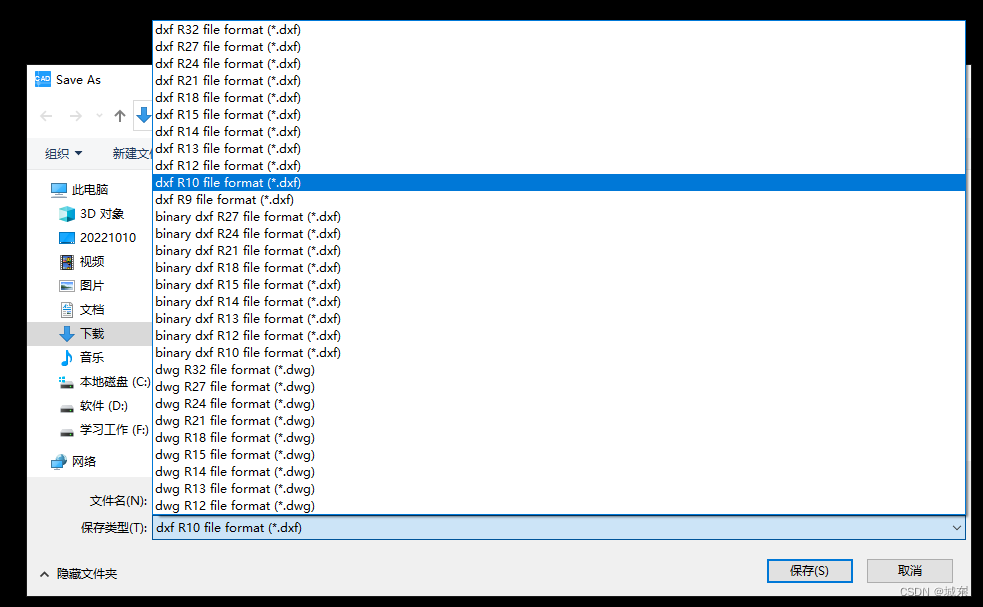

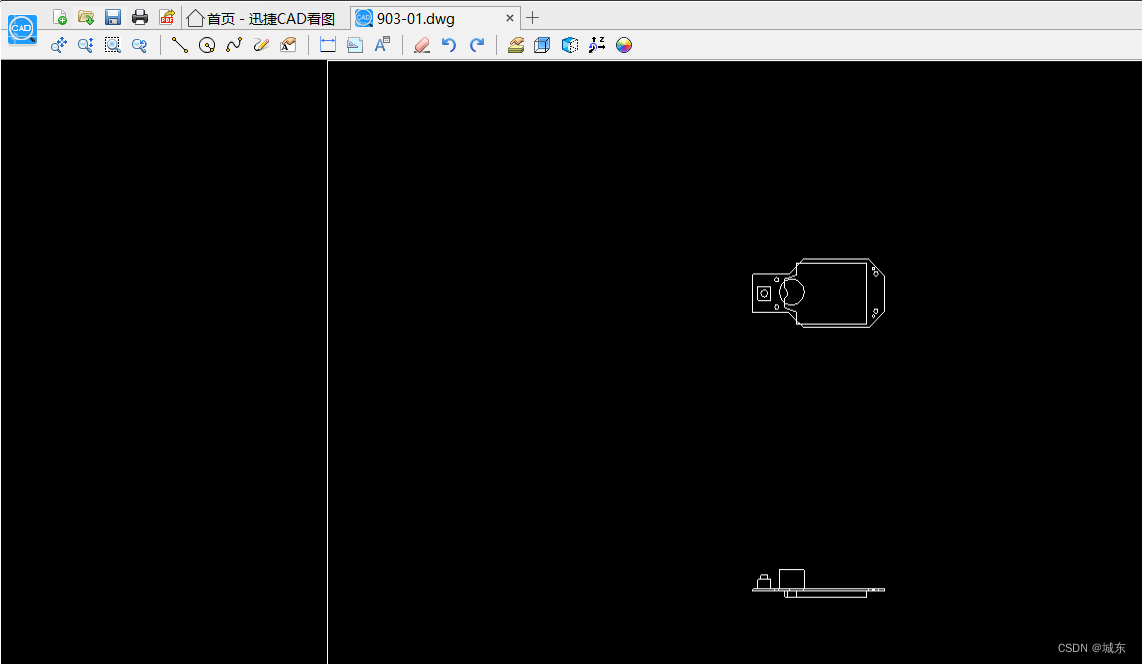

我之前一直使用迅捷CAD看图来进行文件格式转换:

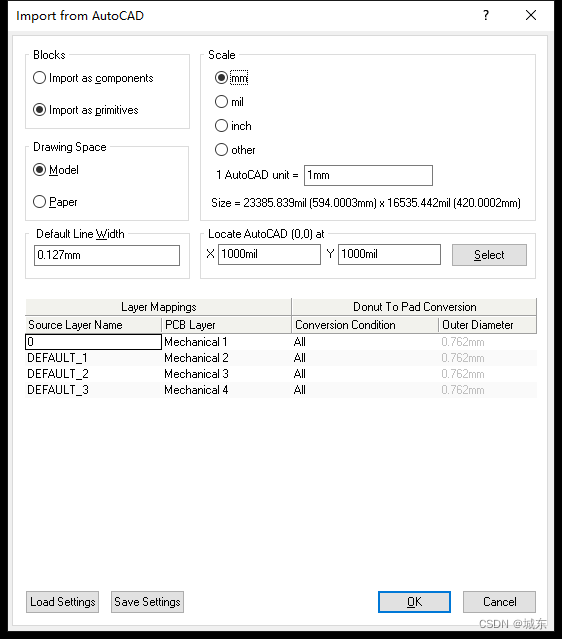

这时候也是可以正常导入的:

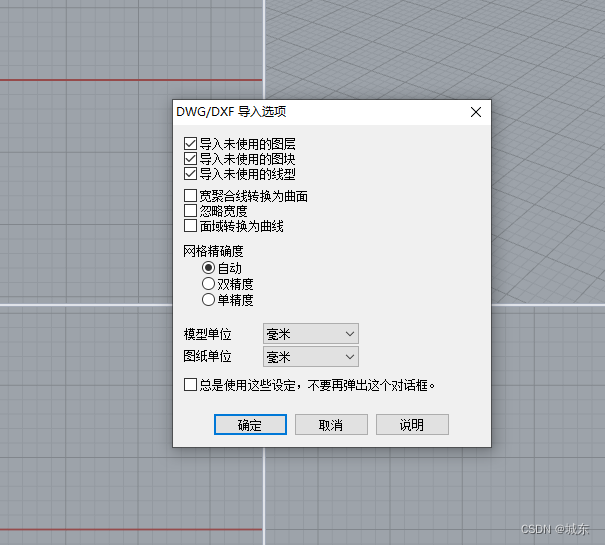

迅捷CAD看图器虽然对于格式转换是够用,但是有时候还想看stp的3D文件,而且也感觉迅捷CAD不够专业,所以安装了犀牛软件:

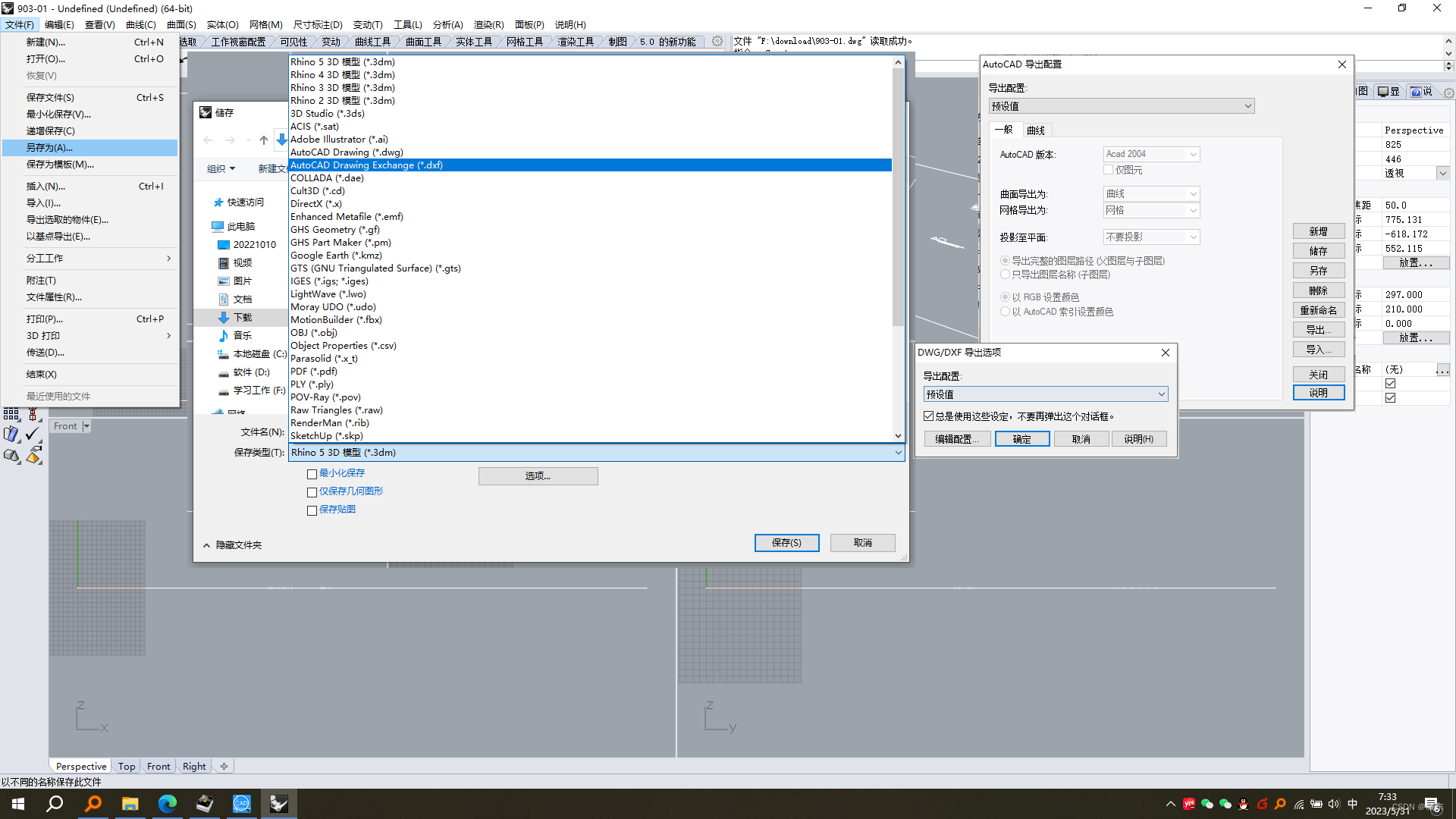

这里另存为DXF,使用预设默认值:

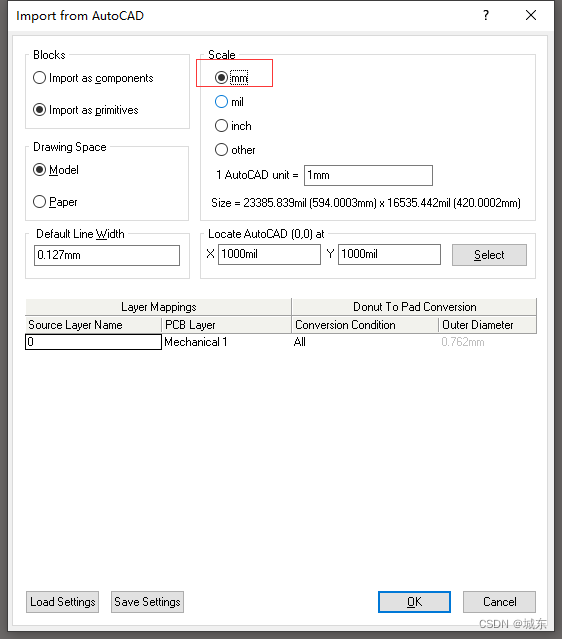

这时候用AD打开,选择mm:

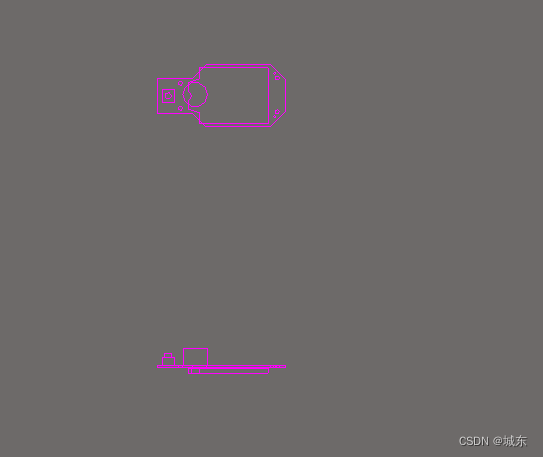

dxf顺利导入:
